网络云解码拼接处理器


网络云解码处理器


一、产品型号:UEST-MS7000

二、产品概述

本设备是专为:H.264、H.265标准及4K超高清编解码而设计,产品采用嵌入式LINUX架构,保障系统的稳定运行,采用模块化设计,可以在大型、超大型数字安防监控系统、综合会议应用系统等中实现云解码、云编码、云拼接、云分割、画中画、云开窗、云漫游等功能,为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案;设备采用机架式国标机箱,结构上大气美观可靠,散热性结构化好!

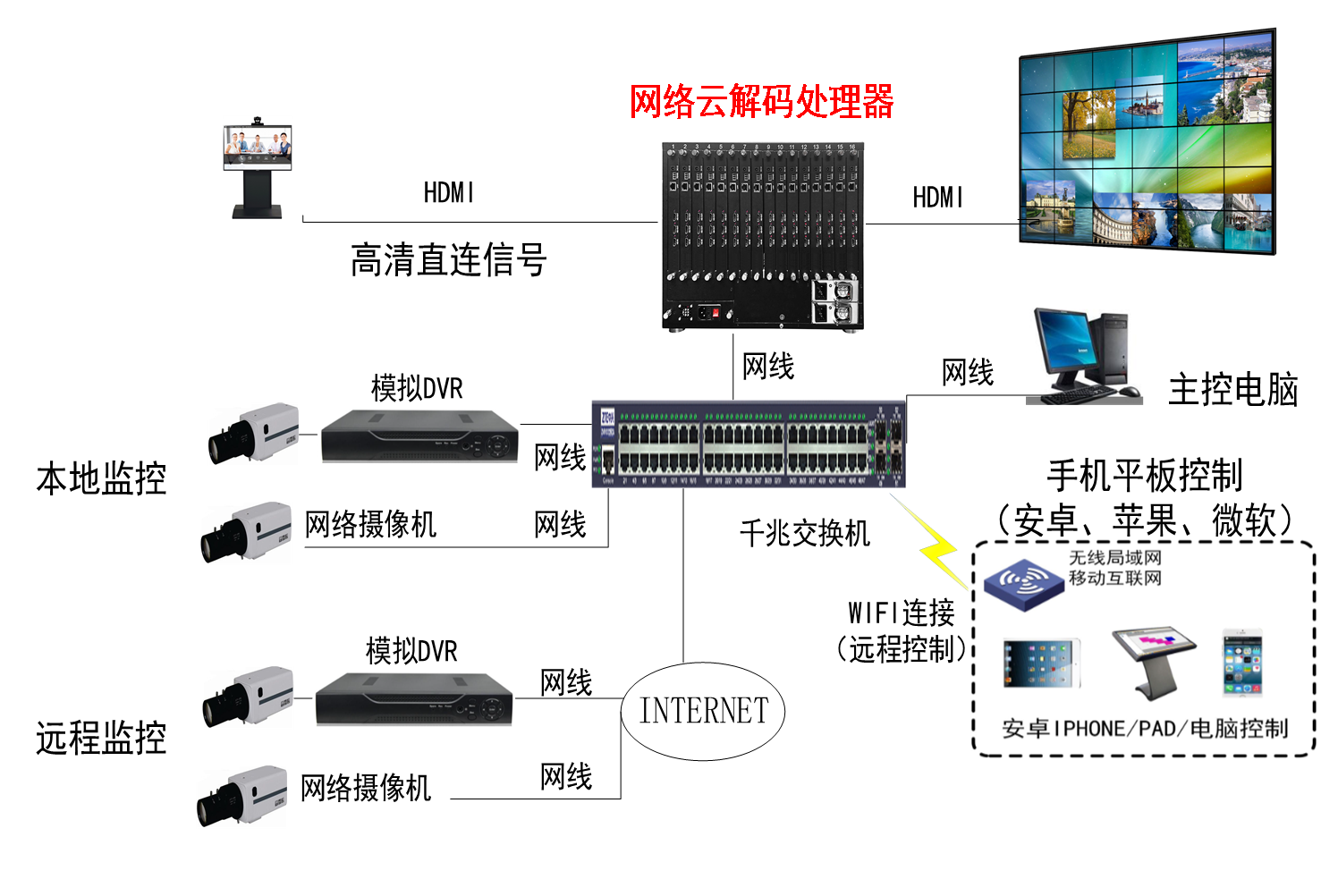

三、产品应用原理图


、产品参数

项目

参数

解码标准

单卡解码

H.265及4K、H.264、MPEG4/2、MJPEG、厂家私有码(提供SDK)ONVIF、RTSP流

模块

视频输出

2*HDMI 2.0输出(支持4K/1080/720帧率可调)

单屏解码能力

4路4K/1080P/720P/D1/CIF

单卡解码能力

2路800W/2路500W/4300W/81080P/16路720P/32路D1/32路CIF

网络接口

1*1000Mbps自适应

音频接口

1输入、1输出,AUX接口

视频输入

1*HDMI 1.4输入,支持2K超清H.264编码

设备

串口

RS485

机箱标准

2.5U-12屏、4U-24屏、8U-32屏、14U-64屏

储存、使用湿度

10%-90%

储存、使用温度

-30°- +70°C

模块功率

5W

标准功能

单屏分割画面

16分割

任意拼接

标配

一键搜索IP接入

标配

无限扩展性

标配

画中画

标配

开窗漫游

标配

预案、轮巡切换

标配

控制模式

CS端、提供SDK给第三方接入控制

增值功能

单屏开窗图层

18个图层

单墙最大

256屏(16*16)

虚拟LED字幕

标配

高清底图

标配

分布式板卡

标配

板卡独立供电作业

标配

中控扩展

标配

备用电源

选配

冗余电源

选配

输出最大4K分辨率

3840*2160/60Hz

分类信号源接入

标配

支持高清采集

标配

随路音频联动播放

标配

移动控制

支持windows 系统、安卓系统、IOS IPAD移动控制

高清回显

标配

IP回显

选配

IP信号预监

选配

Ø 五、系统功能

(1) 单模块解码:

支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0解码;

单卡支持单卡支持2路800W/2路500W/8路300W/16路1080P/16路720P/32路D1/32路CIF视频解码;支持标准ONVIF接入、RTSP直接视频取流、视频文件播放;

(2) 单模块编码:

支持HDMI信号接入:H.264.H.265编码、4K、2K1080P等分辩率编码;

(3) 可靠性高

采用分布式系统全网络技术架构,网络全千兆交互,模块化设计,避免了工控式系统的死机、硬件冲突、蓝屏以及计算机病毒侵入等问题; 全模块化、分布式板卡、冗余电源等支持热拔插,可在不断电的情况下更换、升级;

(4) 兼容性强:

兼容所有标准ONVIF协议下网络摄像机、录像机接入设备,包括海康、大华、天视通、雄迈、宇视等厂家设备;支持RTSP直接视频取流;其它不兼容厂家提供SDK开发包或私有协议可开发接入;

(5) 性价比好:

支持PC机视频信号上墙,每张卡可接入一路高清输入,板卡自带解码功能,无需另外购买解码卡,一张卡完成输入、输出、解码,一台设备实现原有方案多台设备系统解决方案,性价比更高;

(6) 操作控制:

直观的操作界面,简便的操作设备;支持透明通道传输,可远程控制云台,调节摄像机画面参数等;支持windows客户端控制,安卓手机/平板、IOS手机/平板等移动控制;提供SDK二次开发组件;

(7) 第三方平台中控接入

支持第三方软件通过TCP网络/串口接入控制;兼容大部分网络中控设备;接入操作简单;

(8) 一键搜索

IP地址一键搜索功能:可手动添加和自动搜索网络摄像机的IP地址,接入数量不限;设备板卡一键搜索;

(9) OSD字符叠加:

字符叠加功能,可对输入高清信号编辑相应的地域信息或名称;可自定义字符大小颜色,显示坐标定义

(10) 主副卡设定:

可以任意设定主副卡,以主卡为中心实现任意的组合拼接,主卡仅为管理标识使用,极少占用本身资源,每张版卡负载均衡;

(11) 任意拼接:

实现多模块输出口的任意拼接,可多机级联,由多台机实现更多大型、超大型拼接,无需依赖拼接单元可实现任意等行等列组合拼接;

(12) 虚拟LED字幕:

支持虚拟LED字幕功能,可自定义字幕高度、位置、大小、背景颜色等,文字可自定义滚动方式、颜色、大小、字体、位置等;

(13) 断电记忆保存:

每分钟自动一次信号布局保存至板卡记忆体,断电或重新开机后自动加载,无需每次开机后重新设置信号排列布局;硬件配置信息一次设置,永久保存,不依赖控制电脑存储。

(14) 局域网维护,wifi控制:

系统简单明了,通过有线网络/wifi接入控制,局域网内任一电脑均可通过控制软件远程控制、维护,国际标准机架式硬件,维护维修简单。

(15) 虚拟显示墙:

操作界面虚拟现场排列输入输出映射;信号拖拽位置对应屏幕位置,直观清晰。信号名称自定义,分组管理。

(16) 画面分割:

单屏可实现16画面最大分割模式,

(17) 画中画漫游:

可实现信号源随意位置画中画、漫游功能,开窗数量由当前显示区域板卡决定,大小无限制。;

(18) 预案场景切换:

可对屏幕内容进行场景一键保存,保存场景数量不受限制

(19) 远程管理:

支持远程/本地配置文件导入导出;支持远程/本地升级;支持远程控制,支持远程重启,恢复默认配置、升级等日常维护,可用固定IP或域名进行添加端口号来接入远程的网络视频;

(20) 最大支持256块屏幕任意拼接

支持多台设备级联,最大可实现256块屏幕任意拼接(16行*16列);

(21) 支持显示范围内的任意大小开窗

可拖动信号窗口至显示窗口任意位置开窗显示,开窗大小可任意调节,单屏可达16层开窗;

(22) 全千兆网络

单卡采用全1000M网络交互传输独,响应速度更快;

(23) 支持分布式远端信号源采集

                     支持通过网络采集高清信号音视频传输显示,采用网络分布式架构方便部署
